En esta imagen se muestra el interior del baño, con la fachada principal de vidrio con una cortina de agua, como ya puse en el último post, de modo que esta cortina deje pasar la luz aprovechando toda la iluminación que entra por el hueco que deja el humedal, de este modo conseguiremos iluminar de modo natural solo dejando entrever lo que hay fuera, refrescar el ambiente interior y oxigenizar el aire.

Fluidos

La climatización se produce por tres recursos:
1.- Aire
Tras el diseño del espacio para acerlo lo más adecuado posible para pruducir las corrientes de viento favorables, succión o depresión que evacua el aire del interior, pero el aire a aportar debe de ser lo mas climatizado posible y por esto se introduce el aire por el suelo para que entre a una temperatura mas fria que la exterior (verano) o mas caliente (invierno), ademas de esto el sistema irá acompañado de un sistema de ventilación forzada para asegurarnos de una adecuada renovación del aire interior como exige el código técnico. Este sistema mecánico solo será necesario cuando el edificio acoja a un numero de personas elevado., En el resto la climatización se producirá mediante el uso de suelo radiante y ventilación natural.

2.- Geotermia
La energía de la tierra, mejor dicho del calor o frio que podemos conseguir para calentar o enfriar agua en los momentos oportunos, calor en invierno y frio en verano. Este sistema tiene de oportuno que el suelo a una cierta profundidad no tiene apenas variación de temperatura entre verano e invierno, por lo que favorece a extraer agua a temperaturas relativamente bajas en verano y relativamente altas en invierno.
Esta agua combinada con el sistema de alto rendimiento Decateck climatizará los espacios por medio de suelo radiante. Este suelo tiene de particular que es de hormiggón y las tuberias se introducén en el interior, lo que se intenta es crear inercia térmica con la masa del hormigón para mantener al edificio con menos saltos de temperaturas y así resultar climatizado.

3.- Colectores solares

Los colectores solares para introducirlos en la plaza, propongo utilizar la estructura de la pasarela no solo como estructura con el fin de crear luces mayores sino también para introducir agua en el interior . Esta sistema funciona como un circuito cerrado de agua, que abre o cierra según baje la temperatura del acumulador, este sistema apoyara al de la geotermia para climatizar en invierno y además servirá el agua caliente sanitaria.

planta_sección_tratamiento aguas.

El circuito comienza con la recogida de agua de todos los elementos que componen los aseos:

- 1. paso por una fosa séptica para separar los residuos sólidos de los líquidos.

Esta fosa tendrá las dimensiones de 1.2 x 1.8m y una profundidad de 1.1m , dentro se colocará una rejilla para una segunda división.

En la planta de sótano habrá una salida especial para la recogida de los residuos sólidos cada cierto tiempo, de modo que sea lo más accesible posible.

- 2. Una vez separados los líquidos, estos pasan directamente a los humedales para la limpieza de microorganismos del agua.

Los humedales tendrán unas dimensiones de 5 x 4m cada uno

- 3. Cuando el agua salga limpia, esta junto con la recogida de la lluvia en la cubierta se usarán para la lámina del exterior y para el relleno de las cisternas de los cuartos de baño.

Los cuartos de baño se dispondrán en las dos alturas del museo.

Estos baños llevarán unos depósitos para depositar el papel que se use, de modo que no se tire al agua para facilitar la separación posterior.

Por su localización, para aprovechar la luz que entra por los dos grandes patios de los humedales, se coloca la pared principal de vidrio con una cortina de agua en su interior. Esta cortina de agua se hará con el agua tratada igualmente y estará en un circuito cerrado para aprovechar la menos posible. Esta cortina de agua evitará que se vea a través del cristal pero dejará pasar la luz, y será un elemento que oxigenizará el espacio y refrescará.

Iluminación natural

Iluminación

En la primera imágen se detalla el tipo de iluminación que requiere el uso museo que será el más restrictivo para este uso, junto con un primer acercamiento a la solución en sección.

La segunda imagen es el resultado del análisis mediante el programa ECOtect (R) y diferenciados los mismos por planta y por tipo (iluminación natural y radiación solar)

El siguiente paso será juntar las dos ideas y a partir de los resultados del programa, extraer una posible distribución interior y también poder localizar lucernarios, disposición de muros, distribución de la exposición ...

Imágenes a máxima calidad para poder leer exactamente las letras

ALZADO_SECCIÓN_NOCTURNO

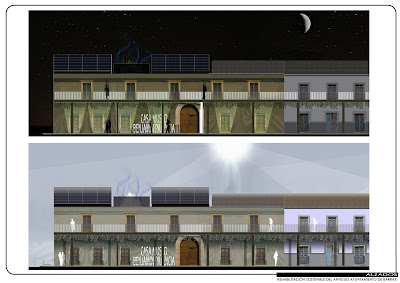

Se desarrollan diferentes conceptos en el alzado_seccion, dando así una nueva versión de la anterior, en la noche el ayuntamiento adquiere un compromiso de edificio singular que se apoya en los conceptos sostenibles pensados para su resolución final. Así se intenta interpretar el carácter del agua sobre la fachada actual, un carácter de frescor en la noche que con toda seguridad invitará a los ciudadanos a utilizar el espacio publico que encontramos enfrente de él.
Partir el edificio en dos partes, generando un patio interior donde se sitúan los humedales permitirá el efecto chimenea mediante este hueco, algo que es imprescindible para generar una corriente que ayude a ventilar el edificio de una forma natural.
En la sección se traslada el concepto de museo en entreplanta, generando visiones hacia el interior desde cualquier punto, asegurando de esta forma los cuadros y manteniendo aislado este sector donde se sitúan los valiosos cuadros, pero a la vez generando el ambiente de estar en un museo, percibiendo desde diferentes puntos los cuadros del pintor.
La fachada se conforma entre una mezcla de lago perimetral, conservación de la memoria, y gradería con vegetales que se descuelgan de el, ayudando a la sombra por el día, y añadiéndole pureza natural.

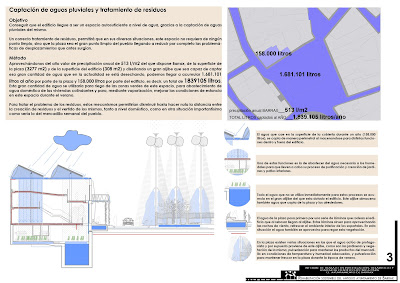

Captación de agua y tratamiento de residuos

En primer lugar, se desarrolla una pérgola que va desde el sureste hasta el noroeste de la plaza y que va subiendo o bajando de cota hasta coincidir con las aberturas de las fachadas que hacen de accesos a la misma. Por esta pasarela los transeúntes pueden pasear y gracias al sistema de láminas de agua en su parte inferior en el encuentro con las fachadas, se mantiene una sensación de frescor tanto en el interior de las viviendas como en este paseo cubierto. Esta pasarela también cumple la función de balcón para las distintas situaciones que se dan en fiestas.

Después se lleva a cabo una reestructuración de la plaza, dejando una distancia de dos carriles para el tráfico rodado, y de esta manera la superficie peatonal aumenta notablemente.

El agua de la plaza se recoge perimetralmente, dividiendo la plaza en una zona interior más elevada y otra exterior. Esta agua se recoge bajo tierra ya que varias condiciones (visualmente la plaza debía quedar mínimamente ocupada, había que reservar un anillo para la tradición del toro de fuego…) impedían colocar grandes mecanismos en superficie.

Se proponen unos sistemas que llevan incorporada zona de descanso, zona para ver el toro de fuego, vaporizadores de agua, zona verde, albergue para el mercadillo, iluminación, chimeneas para los malos olores, recogida de residuos…

En superficie se localizan unas entradas al aparcamiento subterráneo y público. En este sótano hacen de elementos estructurales los propios depósitos de agua y residuos antes comentados.

DATOS TURÍSTICOS

PROPUESTA APARCAMIENTO

tratamiento aguas residuales.

Se plantea una división del sistema de evacuación de aguas residuales, ciñiéndose al ya existente y las pendientes del terreno para modificar lo menos posible, con el fin de repartirlas entre 4 humedales que harán la función de depuradora del pueblo, y a la vez el agua ya tratada servirá para el uso de riego de toda la zona agrícola del sur de Barrax, sin necesidad alguna de bombas, ya que se realizará por gravedad mediante un sistema de acequias aprovechando la pendiente del terreno.

"En la actualidad, las aguas residuales de la inmensa mayoría de las

viviendas no conectadas a la red de saneamiento municipal no disponen
del mencionado órgano vital, y estas se vierten directamente sobre el
terreno, se conectan a la re de acequias cercana, o van a parar a fosas
sépticas, más o menos avanzadas, cuyos afluentes, sin depurar
correctamente, se tienen que infiltrar en el subsuelo, como única
posibilidad, contaminando las aguas subterráneas.

Esta situación insostenible, tanto desde el punto de vista ambiental
como de disponibilidad de agua y calidad de vida, se ha originado
esencialmente, por la inexistencia de técnicas adecuadas que permitan
considerar las aguas residuales depuradas como el mejor de los recursos
disponibles para riego, a las propias instalaciones de depuración como
construcciones para el disfrute y reconciliación con el Medio."
